OASIS DE VERRE

Bien protégé pour savourer une Kölsch

Le club ASV Köln a doté la façade arrière de son gymnase d'une Oasis de verre de weinor. La véranda transparente de 150 mètres carrés sert de zone d'attente et de séjour protégée des intempéries pour les membres du club et les spectateurs d'évènements sportifs.

Le gymnase de l’ASV Köln possède un passé glamour. Dans les années 1980, les basketteurs du BSC Saturn Köln y fêtèrent quatre championnats allemands et trois coupes.  En 2014, les basketteurs de Cologne revinrent dans le gymnase modernisé, avec les RheinStars. Le passé historique du gymnase n’est pas la seule raison expliquant le grand nombre de visiteurs, l’ASV Köln propose également à ses membres un programme de cours varié se déroulant en partie dans le gymnase. Il est aussi loué par d'autres clubs de Cologne.

Mise en valeur de l'extérieur

ASV Köln ne peut pas se plaindre d'un manque d’utilisation – bien au contraire. La question était de savoir avec quel type de construction continuer de valoriser le gymnase. Il s'est révélé rapidement clair qu'une véranda protégée à l'extrémité ouest du gymnase apporte beaucoup d'avantages. Les parents peuvent y passer du temps quand ils attendent les enfants après le sport. Lors de manifestations comme des fêtes en été ou autres évènements sportifs, cet espace est optimal comme un lieu accueillant pour savourer ensemble une Kölsch en discutant confortablement dans la véranda.

Véranda avec éclairage LED

weinor, en étroite collaboration avec la direction du club ASC, élabora un projet sur l'utilisation de l'entrée ouest quelle que soit la météo. Un toit en verre de 6 x 25 mètres avec chevrons en aluminium et reposant sur huit poteaux de support a été mis en place. Au raccord au mur, en raison de la protection incendie, les éléments en verre ont été prévus avec une fonction d'aération. Le toit de terrasse a été fermé sur le devant avec des châssis en verre. Les sept installations w17-c avec chacune trois vantaux s'ouvrent avec facilité et disposent d'une fonction entraîneur  pour faire coulisser simultanément toutes les vitres. Il y a ainsi suffisamment d'air frais en été quand il fait chaud. Tout cela donne une véranda spacieuse avec un éclairage naturel et les chevrons ont été conçus avec 14 barres luminaires LED, avec sept spots chacun, afin que la véranda puisse être utilisée aussi quand il fait sombre. Vous plongez alors dans un intérieur avec une lumière chaude d’ambiance.

Obstacles franchis avec succès lors de la planification et le montage

L'équipe de montage weinor a dû gérer plusieurs tâches exigeantes au moment de la préparation et de la réalisation. Le mur du gymnase se compose de béton cellulaire pour lequel aucun document n'est resté de l'époque de sa construction. La plus faible capacité de charge devait donc être considérée. De plus, le raccord mural devait contourner plusieurs poteaux en béton armé pour la fixation de la structure du toit. Un panneau en aluminium de 400 mm de large a été posé derrière le raccord mural afin de transférer le poids sur environ 200 points de fixation. Le toit a pu ensuite y être fixé. La difficulté a augmenté au cours du montage par le fait que le trajet jusqu'au chantier n'était possible qu'avec une charge sur l'essieu limitée et que les composants au bord du terrain de sport devaient être transbordés sur un chargeur télescopique. Aucun lève-vitre ne pouvait être utilisé, car les travaux au sol sous l'installation du toit n'étaient pas encore terminés. Le vitrage ne s'est donc fait qu'à la main. Les quelques 100 vitres de toit ont été transportées sur leur lieu d'utilisation par la seule force des bras.

Les efforts furent payants et le résultat est un vrai succès. Ainsi fut créée une véranda transparente haut de gamme qui revalorise nettement le gymnase et en plus ouvre l'espace. Le président de l'ASV, Walter Bungard, est ravi : « Super installation, beaucoup de place. La véranda de weinor nous permet d'offrir vraiment une valeur ajoutée à nos membres. C'est un autre élément de nombreuses mesures avec lequel ASV Köln montre son rôle de leader en tant qu'un des plus anciens et populaires clubs sportifs de la ville de Cologne célèbre aussi pour sa cathédrale.

Impressions

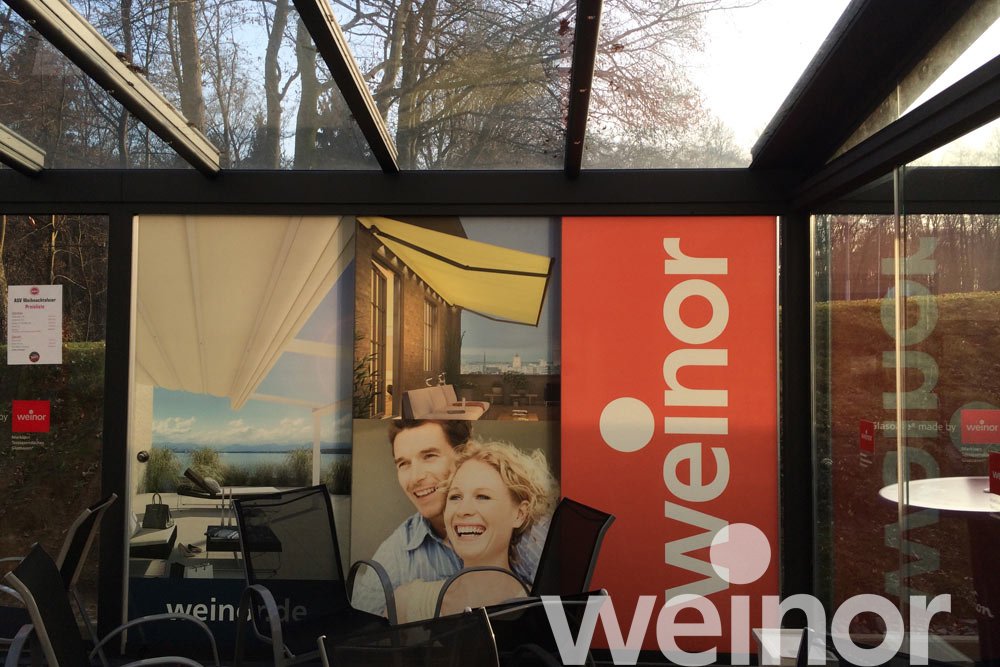

weinor Oasis de verre®

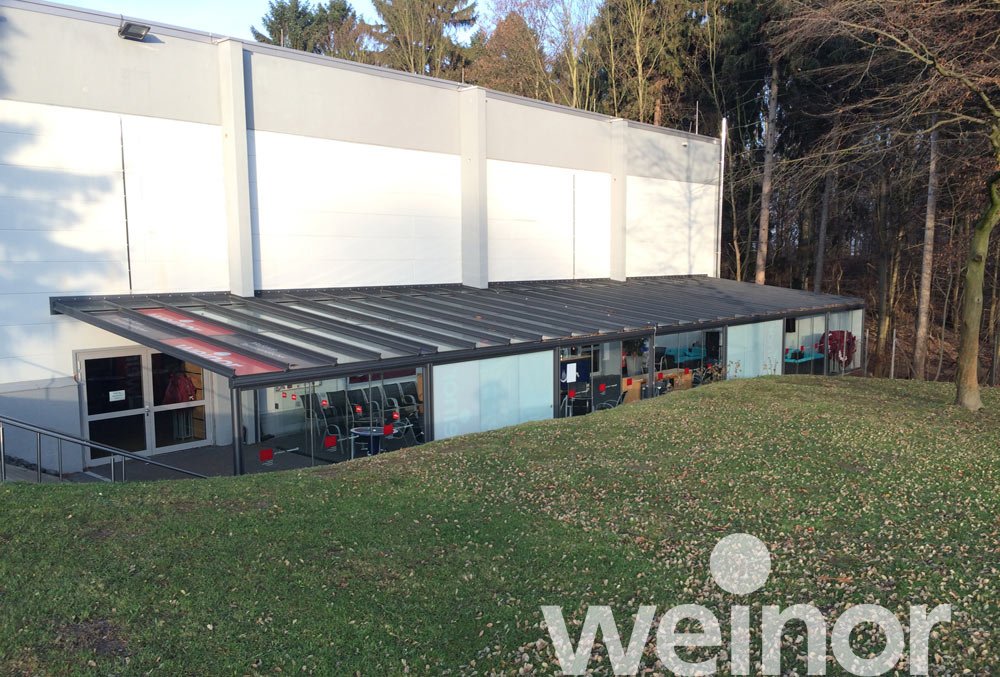

weinor Oasis de verre®

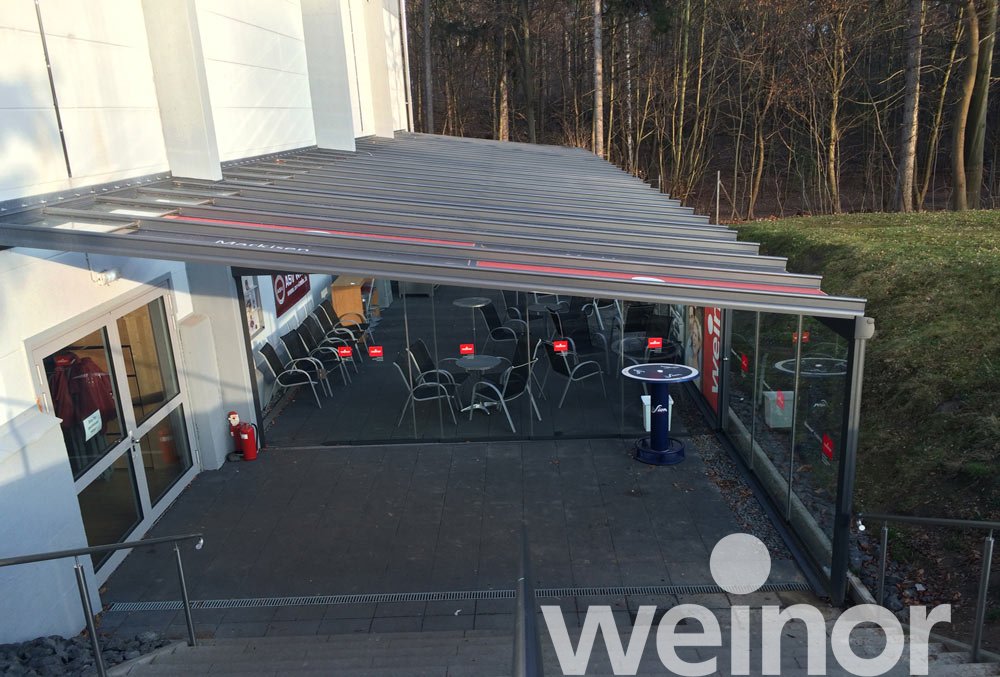

weinor Oasis de verre®

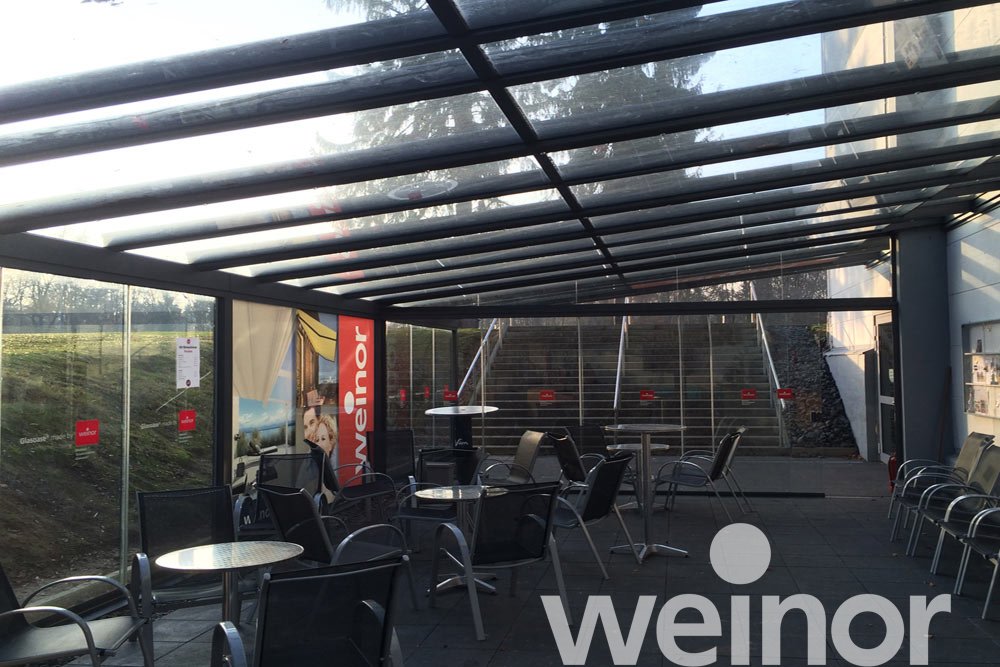

weinor Oasis de verre®

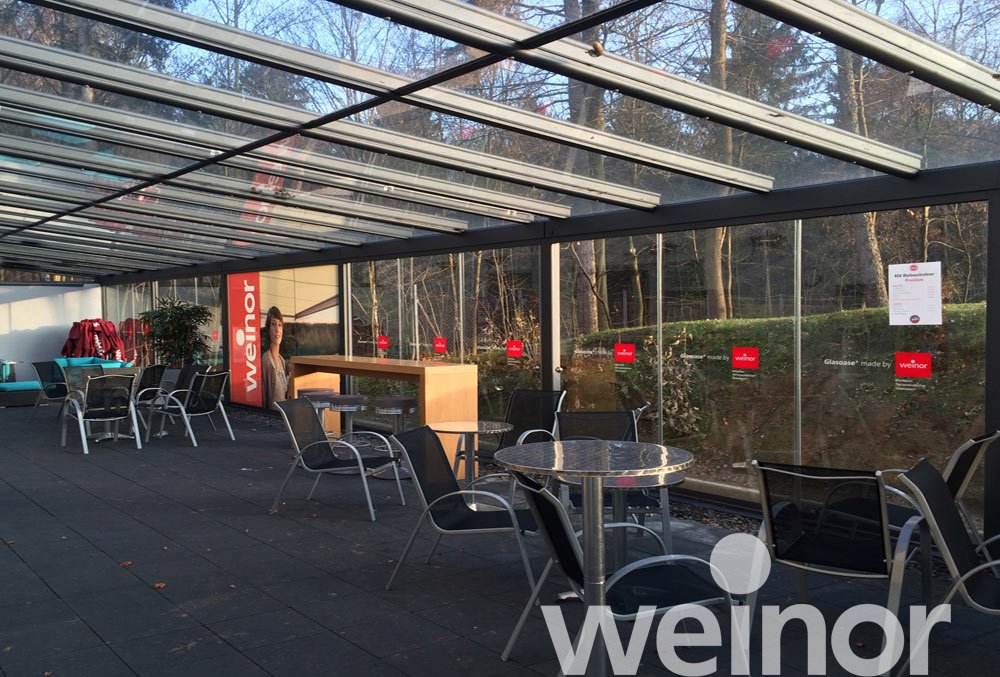

weinor Oasis de verre®

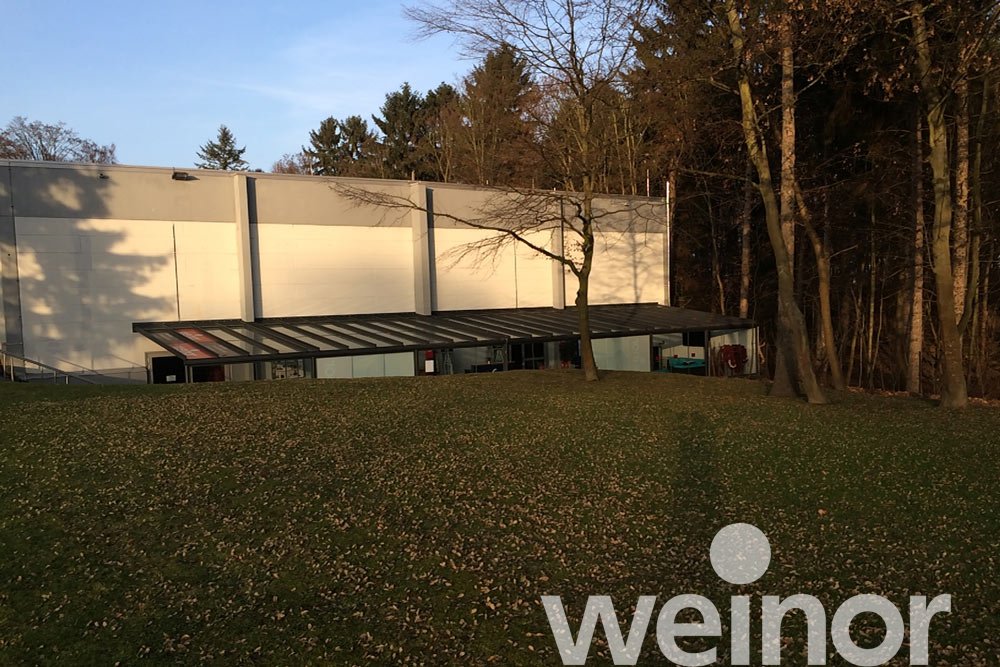

weinor Oasis de verre®
